Frame Debugger

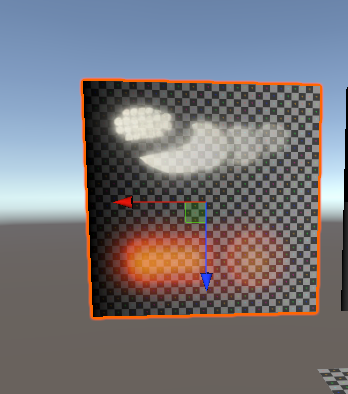

실제 Transparent는 뎁스버퍼에 쓰지 않는다.
Depth PrePass 라고 반투명을 뎁스 프리패스에 한번 더 그리는 명령어가 있는데
urp는 아직 지원을 안하고 있다.
..
UV 정보를 픽셀 셰이더에 출력
버텍스 버퍼에 uv를 선언해준다 (보간기에도 동일)
float2 uv : TEXCOORD0;
버텍스 버퍼에 선언한 UV를 읽어와서 버텍스 셰이더에 맵핑해준다
o.uv = v.uv.xy;
이제 픽셀셰이더에서 볼 수 있게끔 호출해주자
float4 Color = float4(i.uv.x, i.uv.y, 0, 1);
return Color;
z값은 필요없으니 0
alpha 값은 보여야하니 1

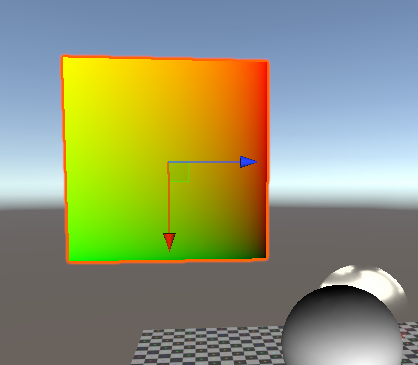

짠
자 이걸 UV값중 U만 표현하다고 하면 어떤식으로 해야할까?
바로 픽셀 셰이더 레벨에서 i의 uv.x 만 가져오면 되는 것이다.
float4 Color = i.uv.x;
감마커렉션을 한번 알아 볼 것인데 먼저 다음과 같이 작성해주자
half4 frag(VertexOutput i) : SV_Target
{
float4 color = color;
if (i.uv.y > 0.5) // Y가 0.5보다클때 즉, V값을 기준으로 반을 가른다는 소리임
{
color = pow(i.uv.x, 2.2); // 2.2(감마)만큼 X를 거듭제곱 시킨다
}
else // Y가 0.5보다 작을 때
{
color = i.uv.x; // 그냥 uv.x를 출력한다
}
return color;
}

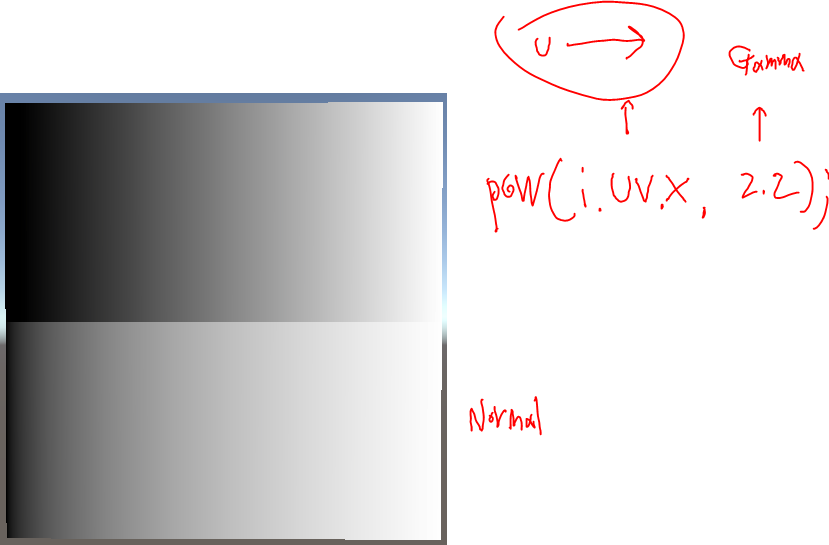

위는 우리가 보통 알고있는 자연스러운 그라데이션이고
아래는 수학의 값으로써 0부터 1이다.
https://www.slideshare.net/jpcorp/ss-96115075
대마왕님의 감마설명인데 한번 쯤 읽어봄직하다.
방금 코드는 삼항 연산자로 간략화 할 수 있다.
근데 이건 가독성의 차이지 코드 컴파일링 하면 비용은 똑같이 든다
float4 color = i.uv.y > 0.5 ? pow(i.uv.x, 2.2) : i.uv.x;
// 조건문 ? 참(True)일 때 실행값 : 거짓(False)일때 실행값 ;
return color;
해당 블로그에 설명이 되어있으니 참고하면 좋다.
비교연산자 참고
쉐이더에서 많이 쓰이는 연산자는
*= 같이 곱하고 대입하는 것을 많이 쓴다.
+= 같은 더하고 대입하는 것도 사용
비교연산자는 특별한 상황에서 사용된다고 생각하면 좋다.
Texture Splatting

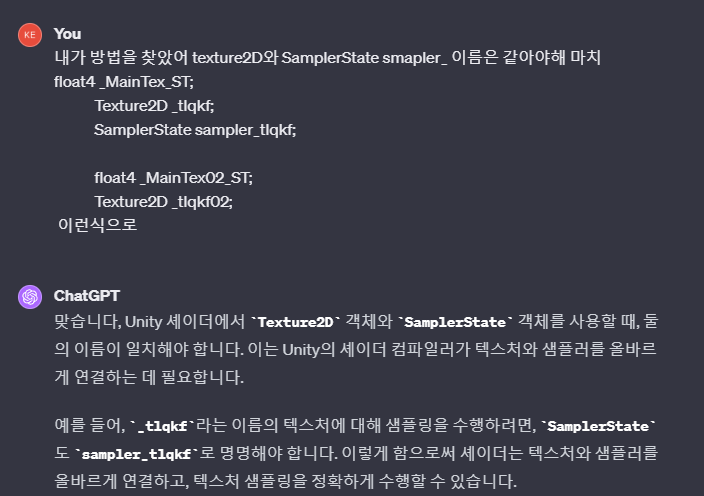

두장의 텍스쳐를 아씨발 샘플러 텍스쳐 씨발 진짜

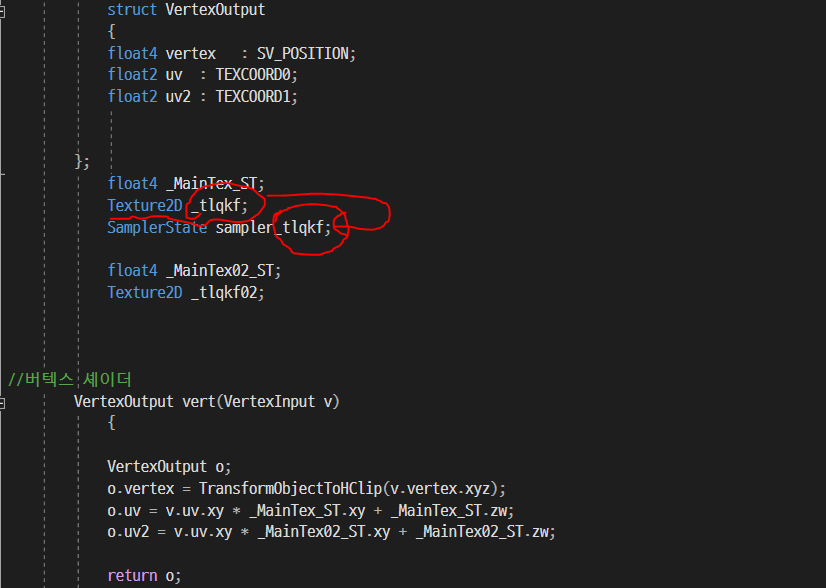

이런식으로 텍스쳐 2D와 샘플러의 이름을 맞춰야하는걸 3시간동안 대가리 부딫히다가 알게됨;;;
하여튼 문제가 있는 분들이 본다면 한번 체크해보시고..
다시 이어서 하겠음..
프로퍼티스
_Texture2D_01("Texture2D_01", 2D) = "white" {}
_Texture2D_02("Texture2D_02", 2D) = "white" {}
버텍스 버퍼레벨
float2 uv : TEXCOORD0;
보간기
float2 uv : TEXCOORD0;
float2 uv2 : TEXCOORD1;
함수지정
float4 _Texture2D_01_ST, _Texture2D_02_ST;
Texture2D _Texture2D_01, _Texture2D_02;
SamplerState sampler_Texture2D_01;
// 진짜 반드시 텍스쳐 '이름'이랑 '샘플러_이름'은 맞춰라..
버텍스셰이더
o.uv = v.uv.xy * _Texture2D_01_ST.xy + _Texture2D_01_ST.zw;
o.uv2 = v.uv.xy * _Texture2D_02_ST.xy + _Texture2D_02_ST.zw;
픽셀 셰이더
float4 Texture01 = _Texture2D_01.Sample(sampler_Texture2D_01, i.uv);
float4 Texture02 = _Texture2D_02.Sample(sampler_Texture2D_01, i.uv);
float4 color = lerp(Texture01, Texture02, i.uv.x);
섞인다 섞여!!!!!!!
마스크 텍스쳐를 사용한 텍스쳐 블렌딩
두 장의 텍스쳐를 마스크 텍스쳐를 이용해 더하는 방식이다.
이 경우에는 RGBA채널을 사용하는 마스크에서 각 색 영역이 중복이 없어야지 깔끔하게 나온다
프로퍼티스
_MaskTex("Mask Texure", 2D) = "white" {}
픽셀셰이더를 이렇게 변경
half4 frag(VertexOutput i) : SV_Target
{
float4 Texture01 = _Texture2D_01.Sample(sampler_Texture2D_01, i.uv);
float4 Texture02 = _Texture2D_02.Sample(sampler_Texture2D_01, i.uv);
float mask = _Texture2D_01.Sample(sampler_Texture2D_01, i.uv);
//Texture01번의 정보를 활용
float4 color = lerp(Texture01, Texture02, mask.r);
//Texture01의 R부분을 마스킹 한다
return color;
}

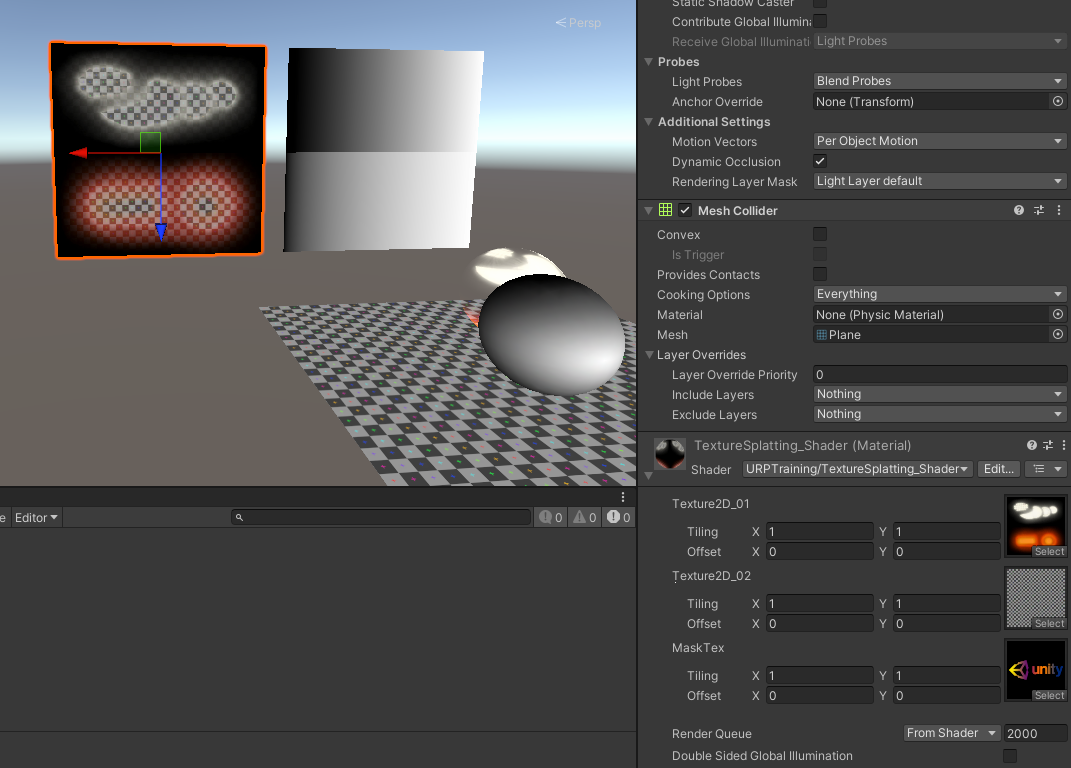

그럼 이렇게 된다.
